| ‧您所在的位置: 機械系統 |

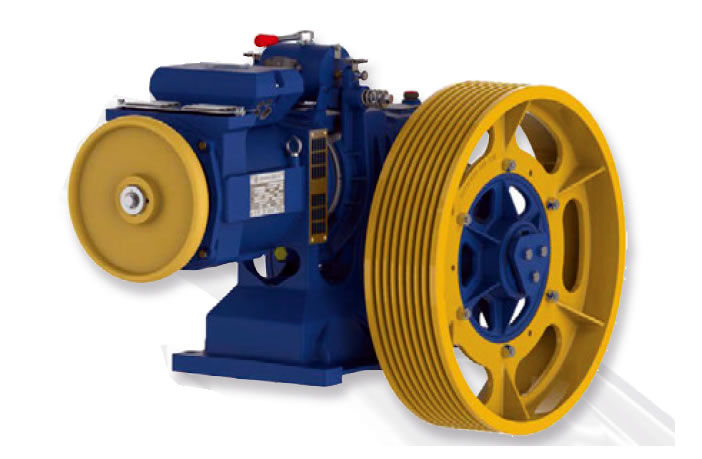

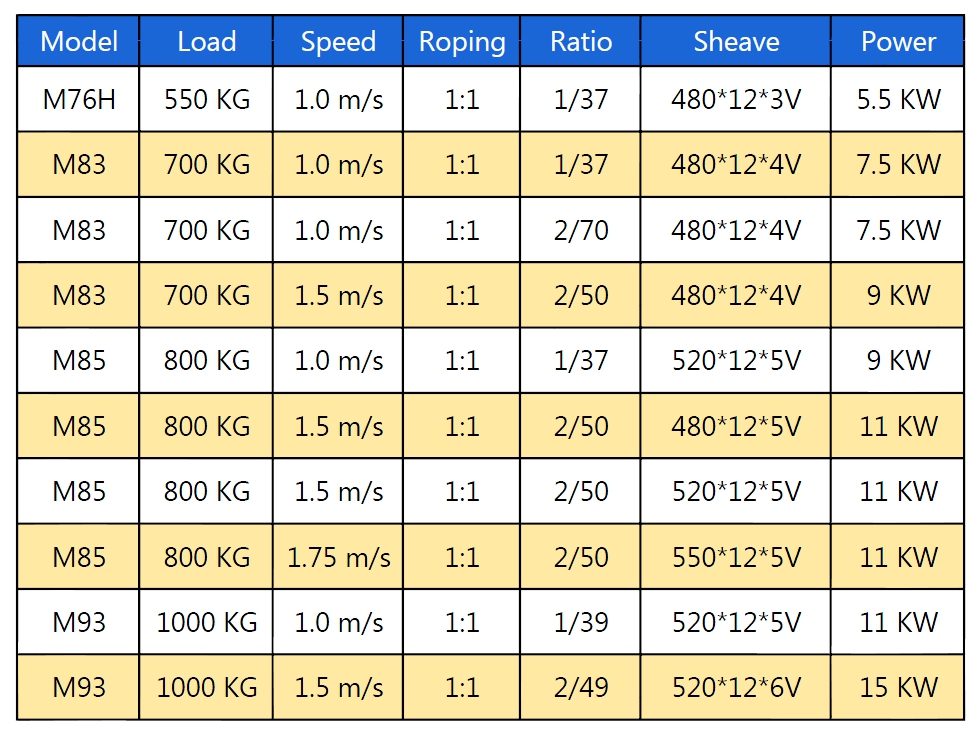

| 義大利Montanari主機 |
 |

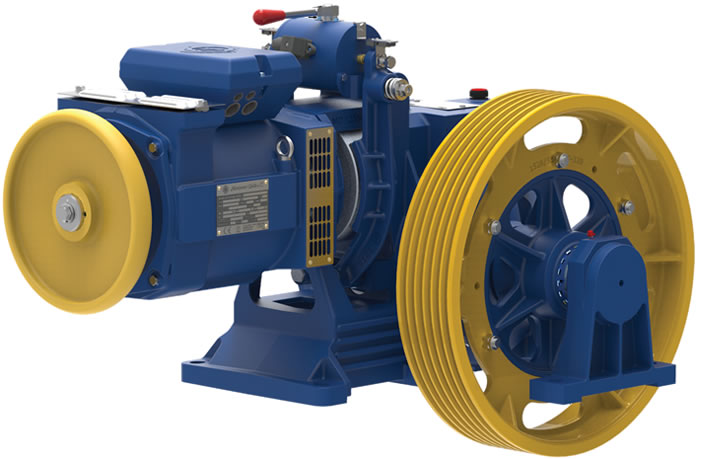

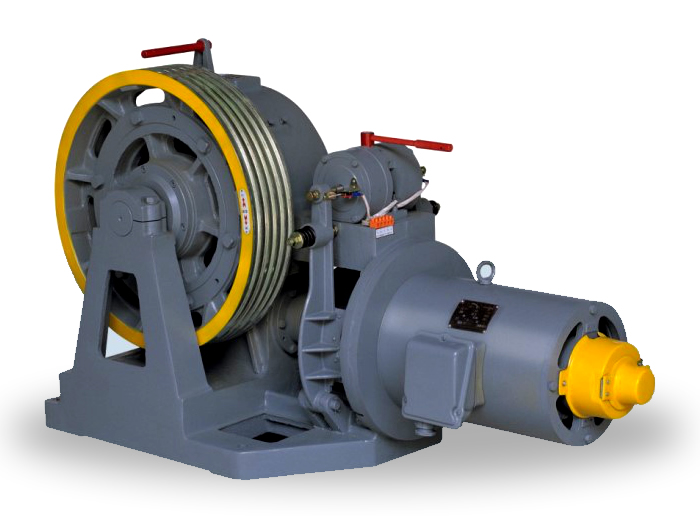

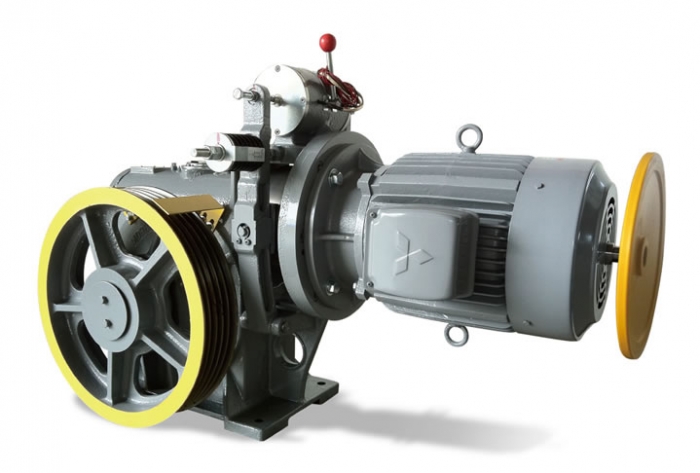

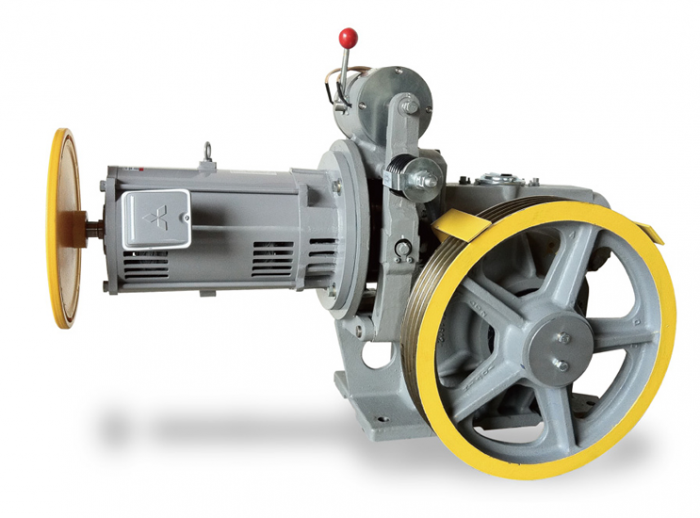

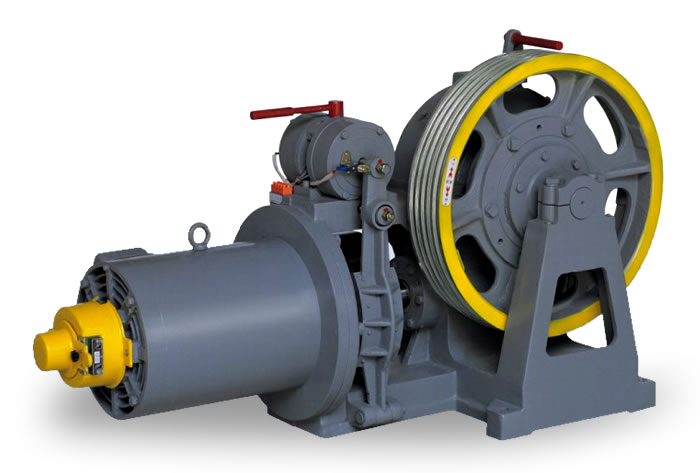

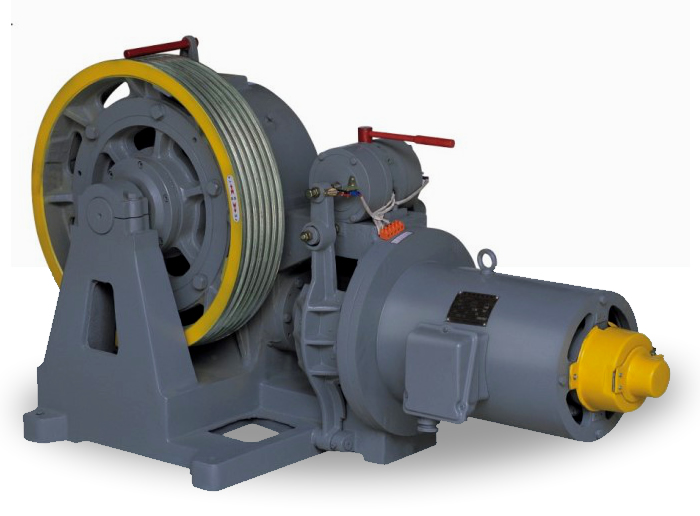

| 捲揚機 |

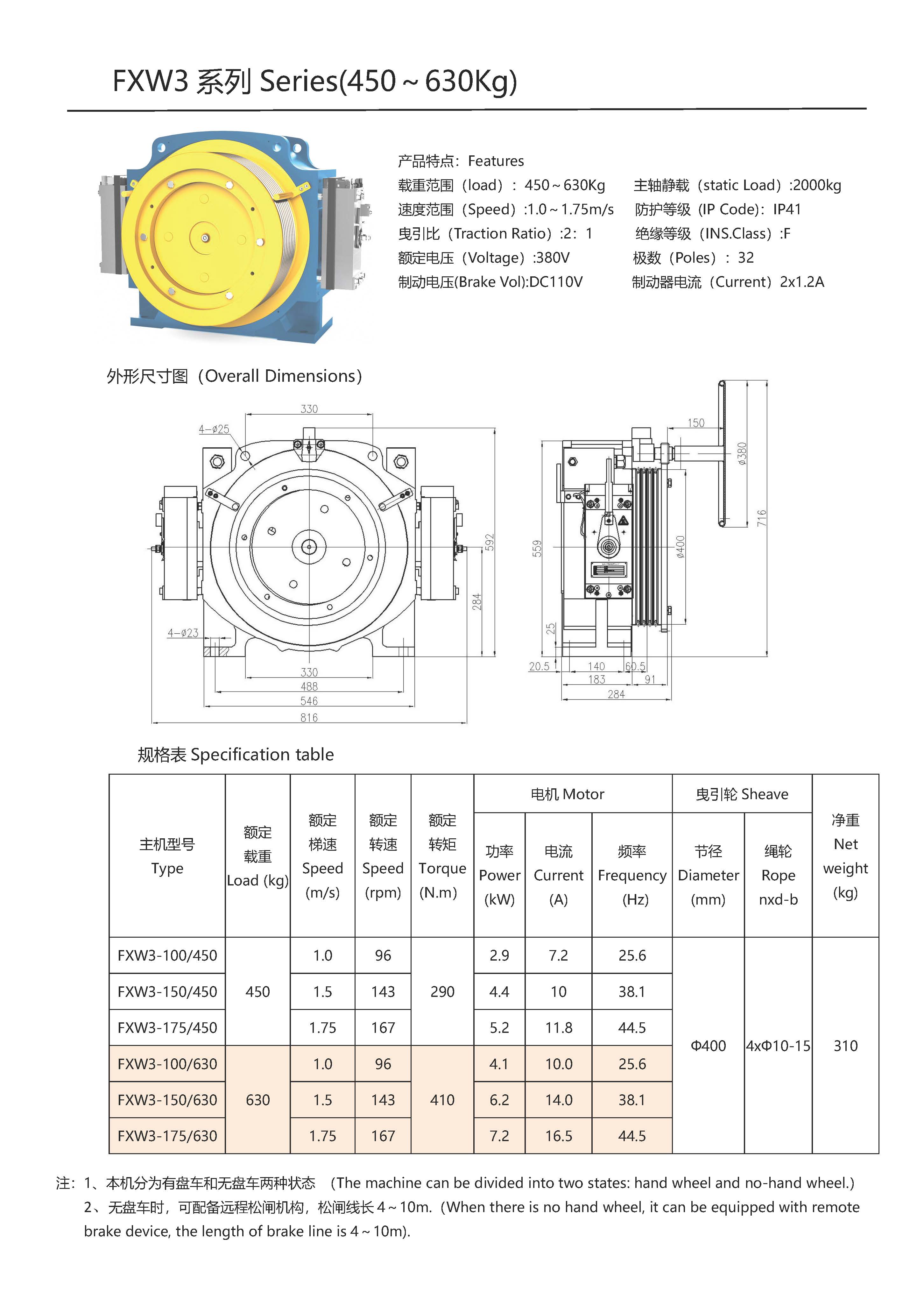

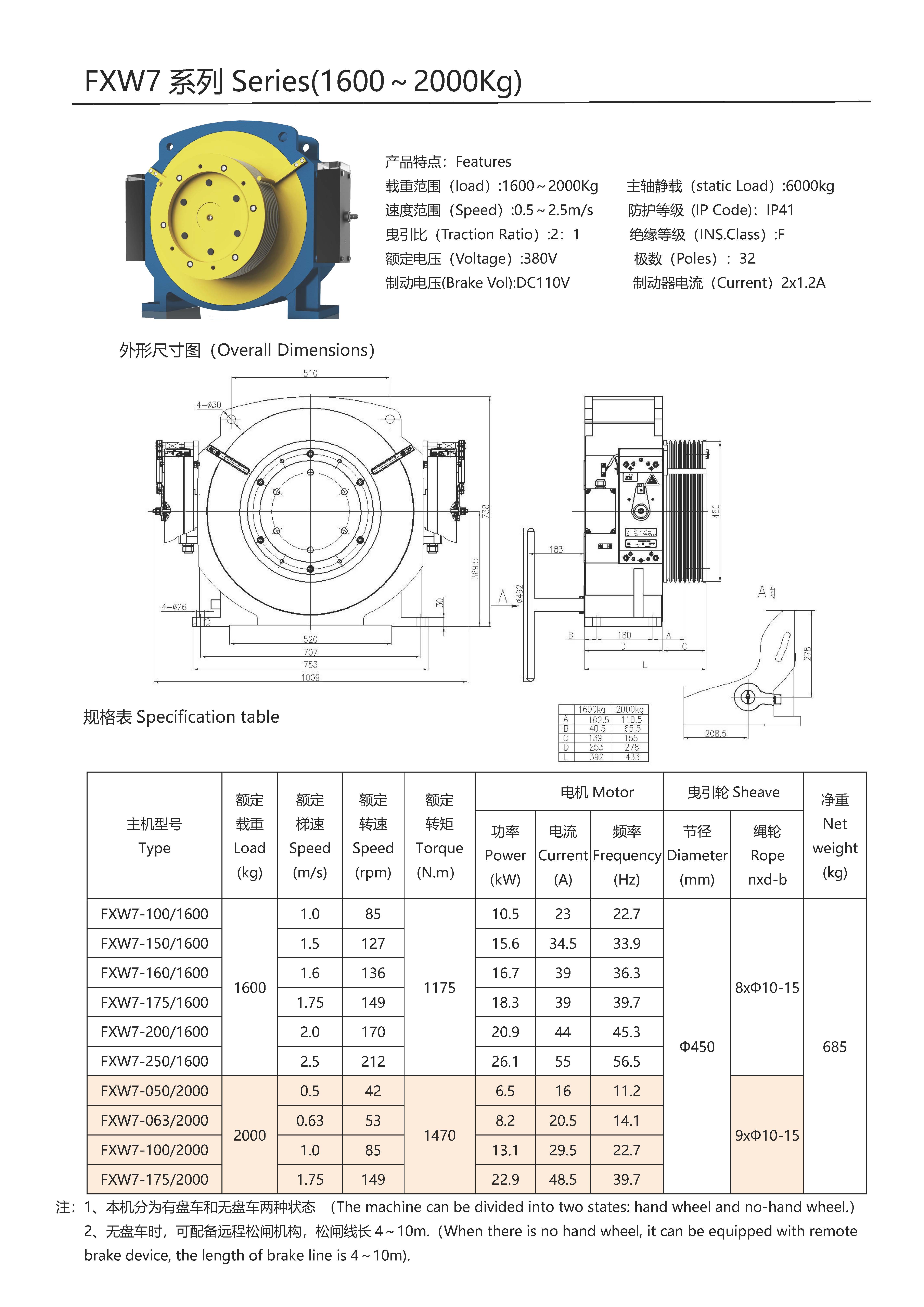

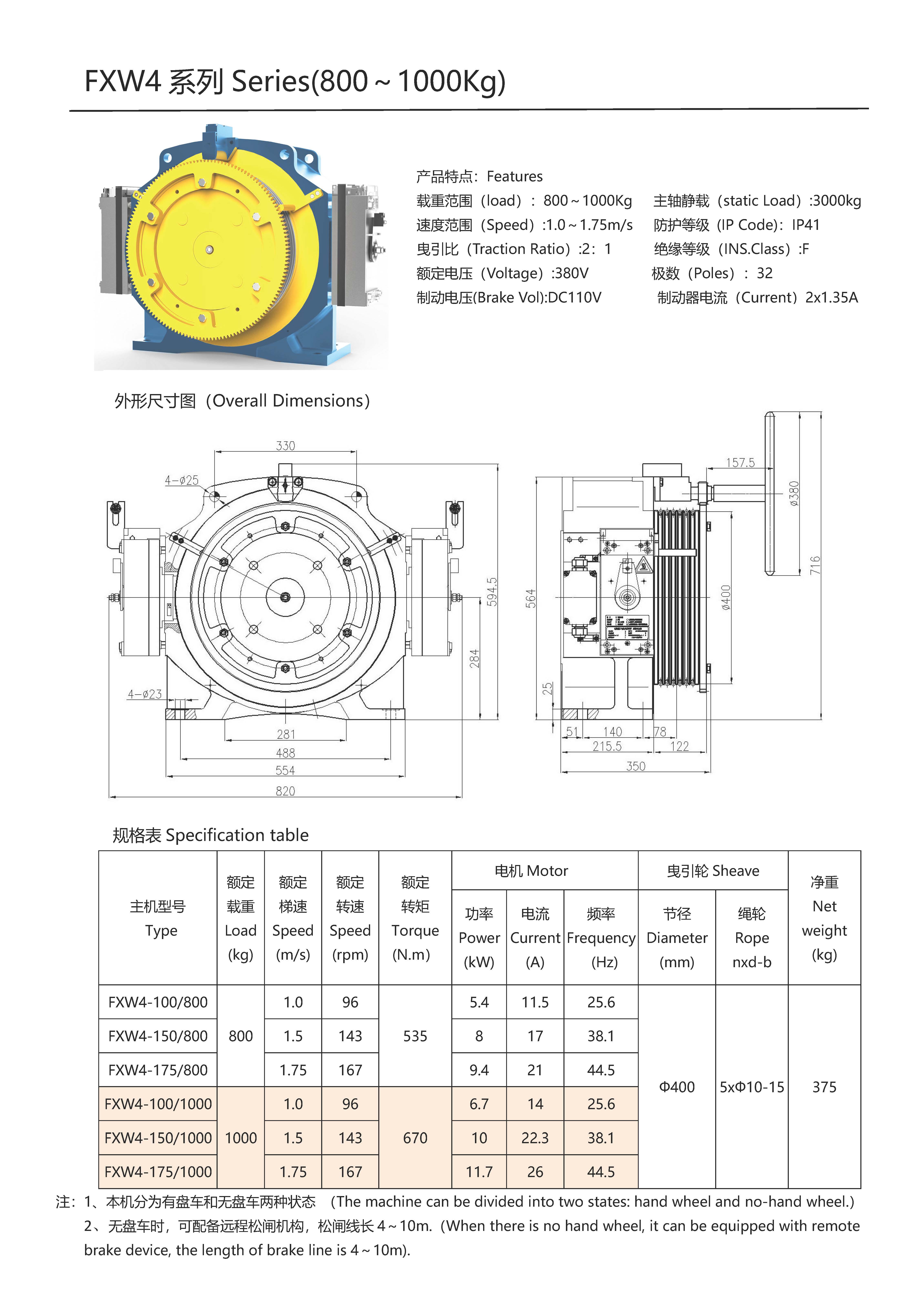

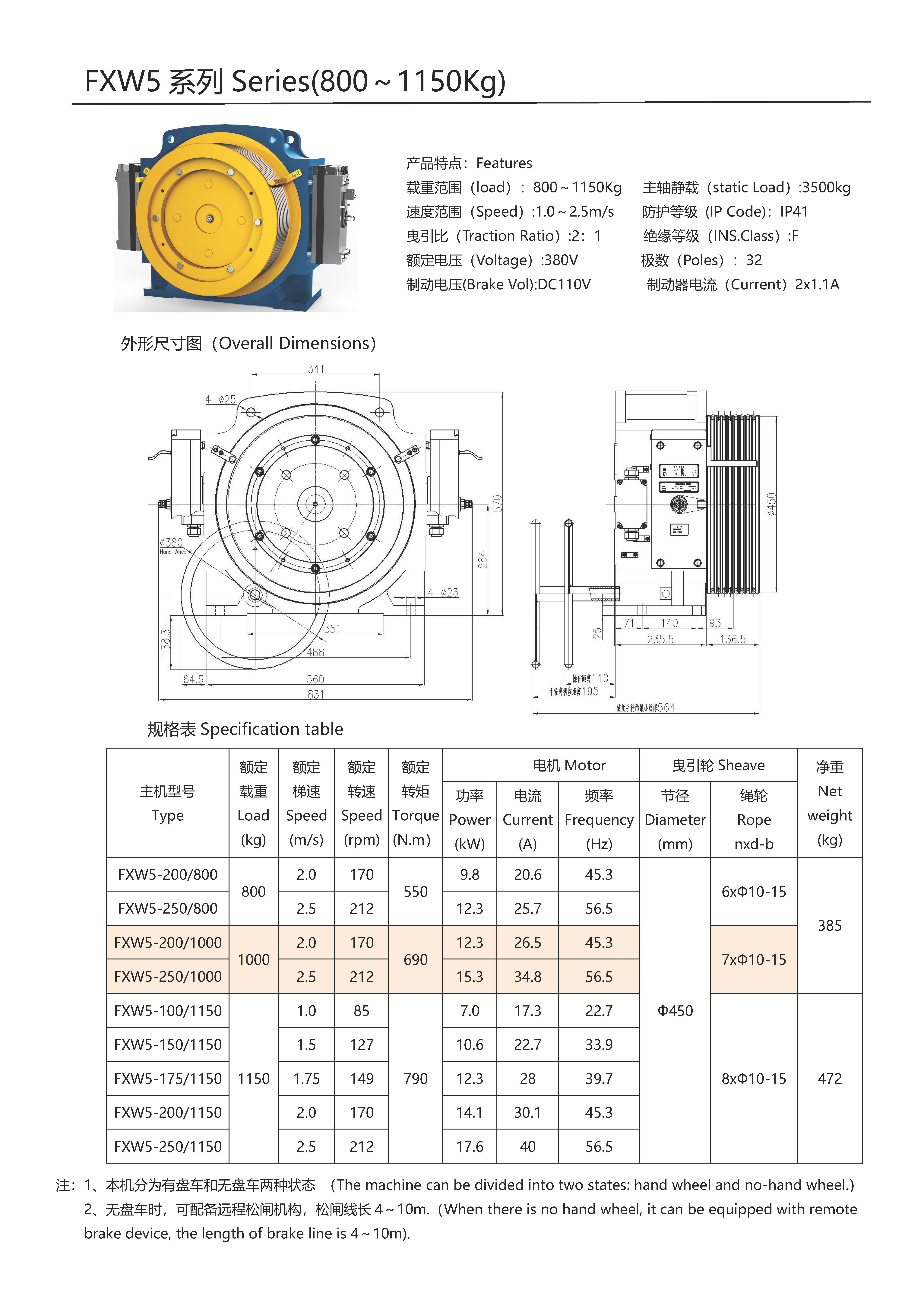

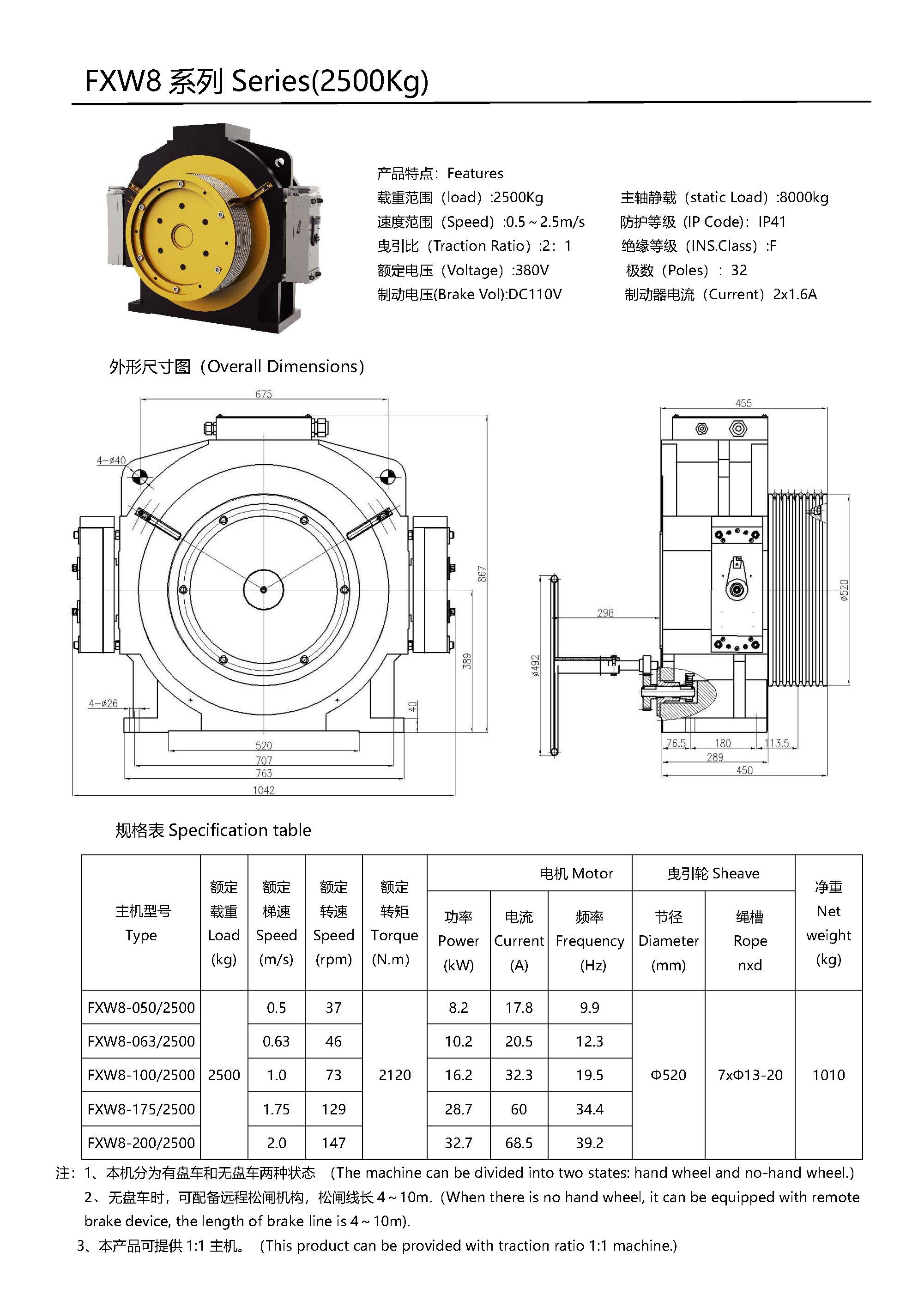

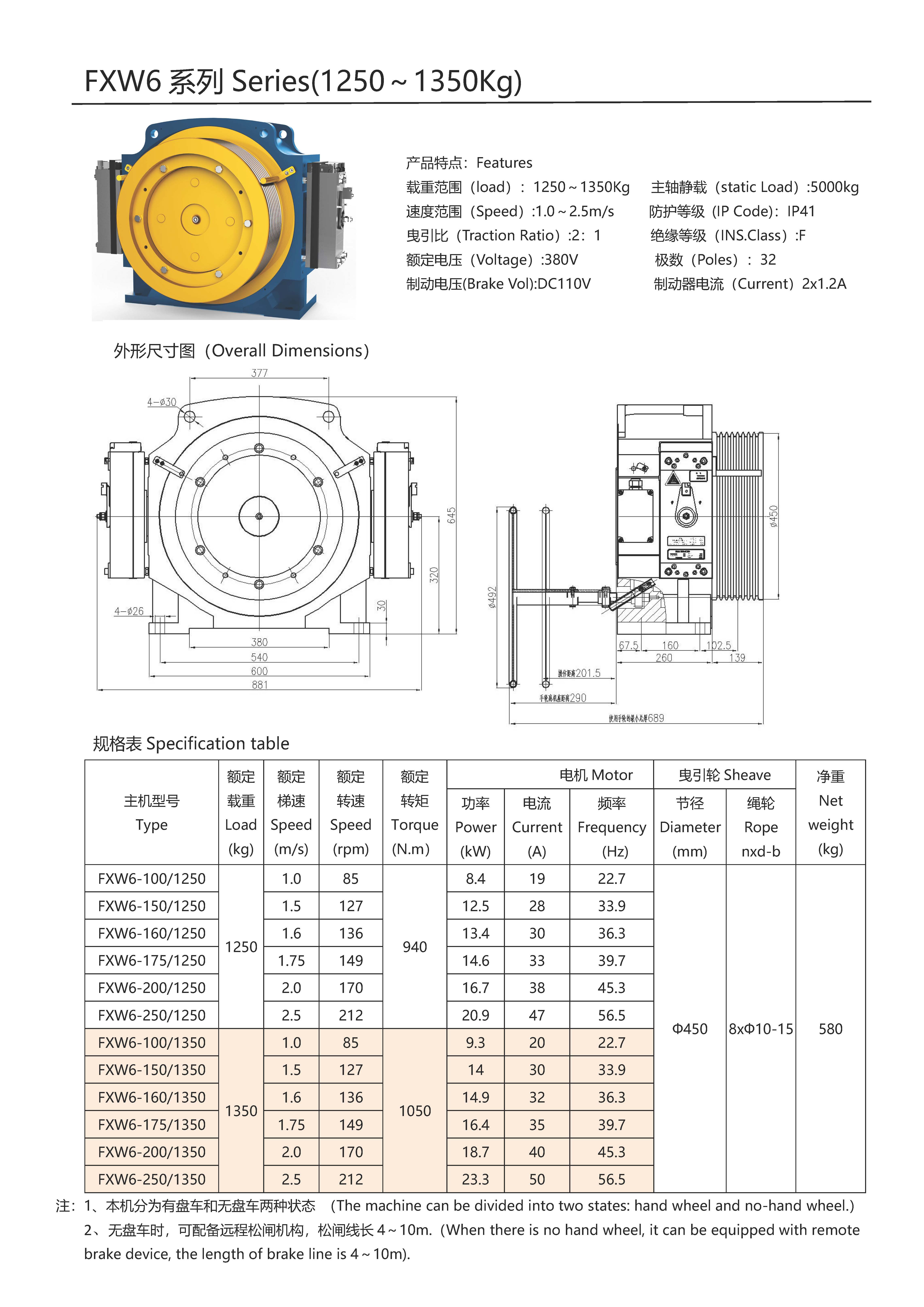

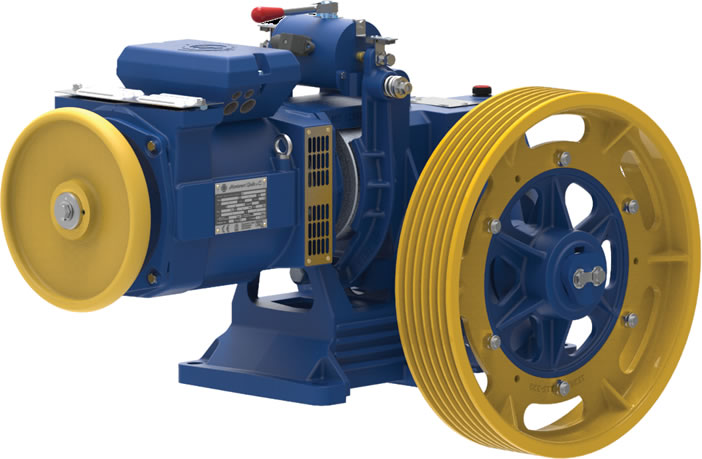

| 法西驅動PM主機 |

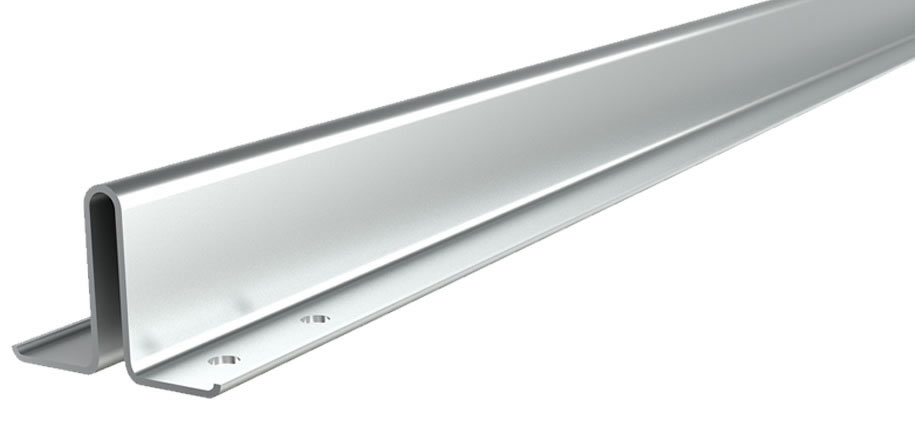

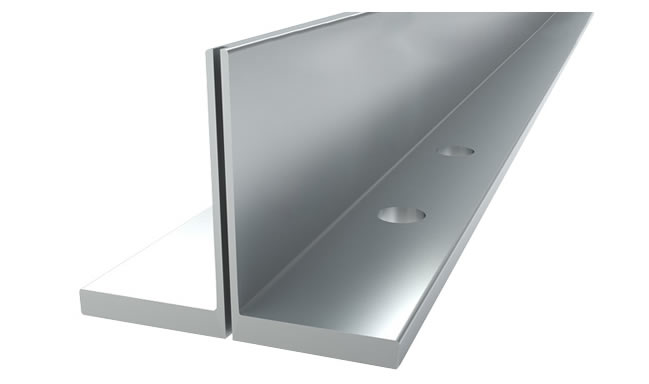

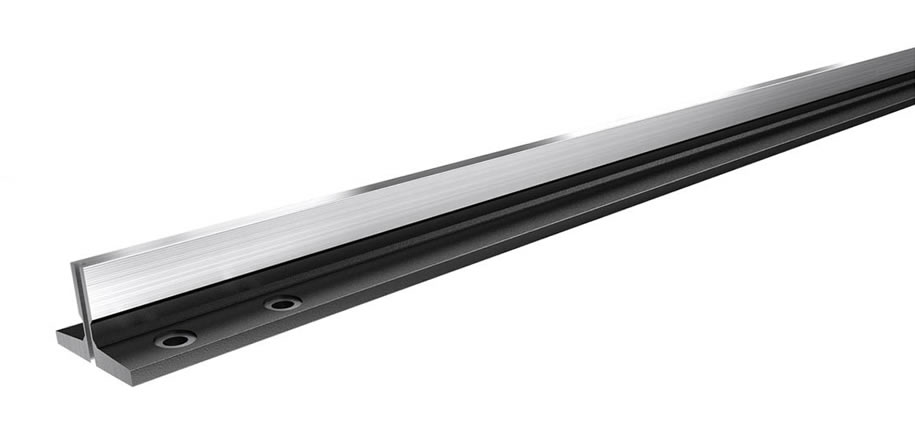

| 導軌 |

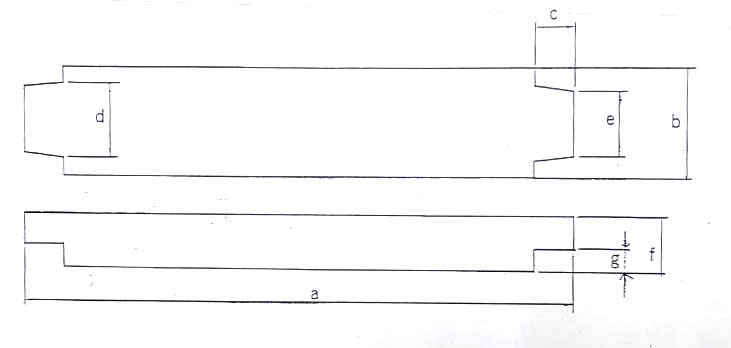

| JAPANESE SPECIFICATIONS DIMENSIONS AND TOLERANCE | ||||||||||||||||||
| 種類 size |
部 位 |
w | h | h1 | k | b | c | f | g | m1 | m2 | t1 | t2 | d | d1 | b3 | L2 | L3 |
| 單 位 |
mm | |||||||||||||||||
| 公 差 |
±2 | ±0.05 | ±0.05 | +0.06 0 |
-0.005 -0.065 |
±0.2 | ±0.2 | ±0.2 | ±0.2 | ±0.2 | ||||||||
| 8kg | 78 | 56 | 55 | 10 | 26 | 7 | 8.5 | 6 | 3 | 3 | 3.5 | 3 | 14 | 26 | 50 | 76 | 38 | |
| 13kg | 89 | 62 | 61 | 16 | 32 | 9.5 | 11.5 | 7.5 | 4 | 4 | 4.5 | 4 | 14 | 32 | 56 | 76 | 38 | |
| 18kg | 114 | 89 | 88 | 16 | 38 | 9.5 | 11 | 8 | 6 | 6 | 5.5 | 5 | 17.5 | 32 | 71 | 76 | 38 | |
| 24kg | 127 | 89 | 88 | 16 | 50 | 9.5 | 16 | 12 | 6 | 6 | 5.5 | 5 | 17.5 | 32 | 80 | 76 | 38 | |
| SS400 MATERIAL AND PROPERTIES | |||||||
| 化學成份 ﹪Chemical Composition | 機械性質 Mechanical Properties | ||||||
| C | Mn | Si | P | S | 降幅點 N/mm² Yield Point |
抗拉強度 N/mm² Tensile Strength |
延伸率 ﹪ Elongation |
| 0.08～0.30 | 0.30～0.75 | ＜0.35 | ＜0.05 | ＜0.05 | ＞26 255 N/mm² |
41～52 402～510 N/mm² |
＞23 |
| TECHNICAL CHARACTERISTICS | |||||||||
| 種類 Size |
S | q1 | e | Ixx | wxx | ixx | Iyy | wyy | iyy |
| cm² | kg/m | cm | cm³ | cm³ | cm | cm² cm² | cm³ | cm | |
| 8kg | 9.84 | 7.72 | 1.65 | 29.9 | 7.56 | 1.74 | 26.1 | 6.71 | 1.63 |
| 13kg | 15.4 | 12.09 | 2.03 | 59.5 | 14.3 | 1.96 | 50.4 | 11.3 | 1.81 |
| 18kg | 20.8 | 16.33 | 2.87 | 179.0 | 29.7 | 2.93 | 108.0 | 19.1 | 2.28 |
| 24kg | 28.3 | 22.22 | 2.48 | 199.0 | 31.1 | 2.65 | 226.0 | 35.6 | 2.82 |

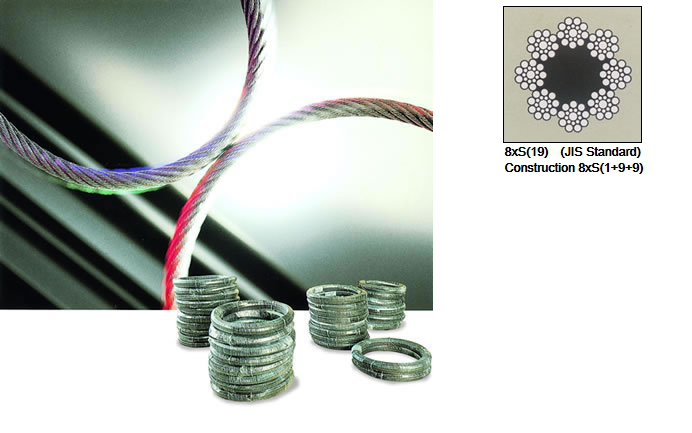

| 日本TOKYO鋼索 |
 |

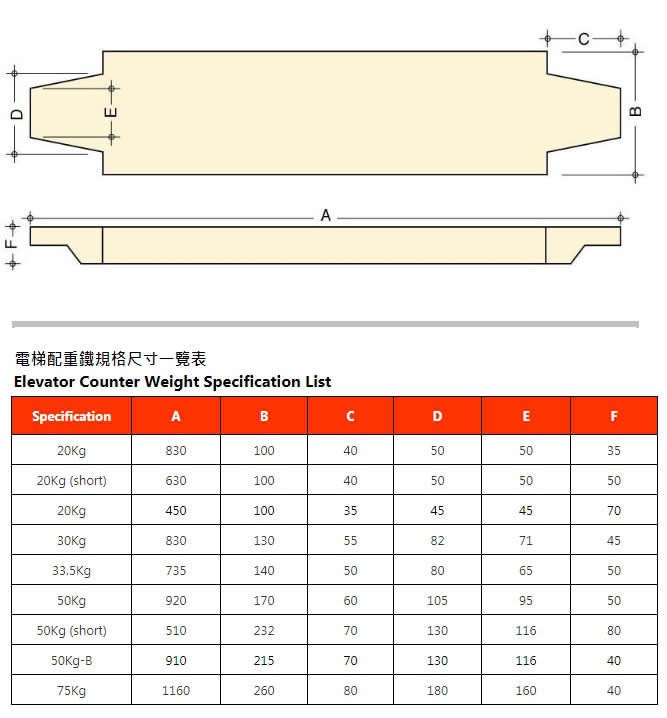

| 配重鐵 |

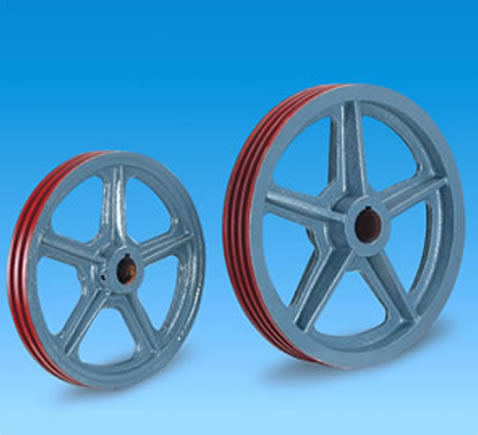

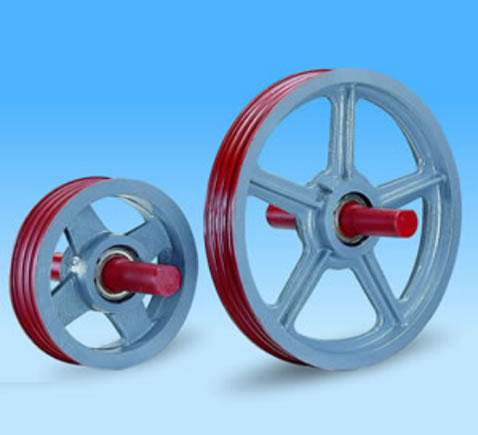

| 導向輪 |

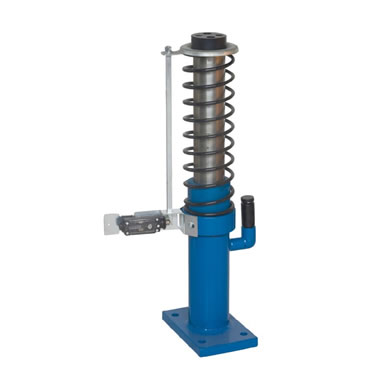

| 油壓緩衝器 |
|
| 油壓緩衝器 |
| 已售完 |

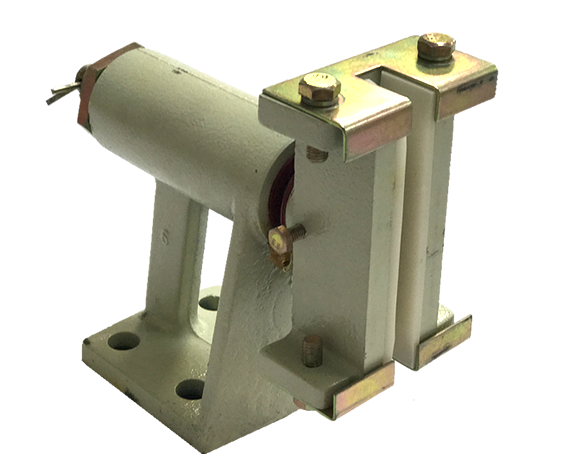

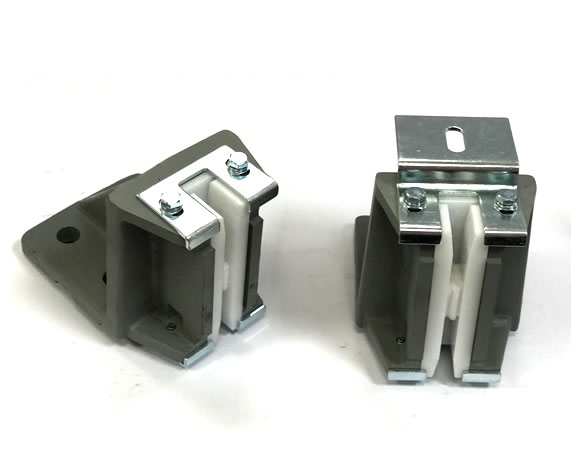

| 導軌器 |
|
| 導軌器可調型 / 塑鋼片 |
| 已售完 |
|
| 導軌器東芝型 |
| 已售完 |
|
| 導軌器固定型 |
| 已售完 |
|
| 城型導軌器 |
| 已售完 |
|
| W型導軌器 |
| 已售完 |
|
| 迷你固定型導軌器 |
| 已售完 |
|

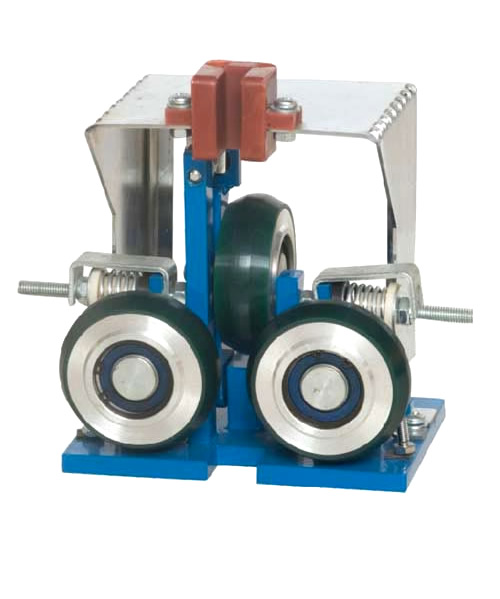

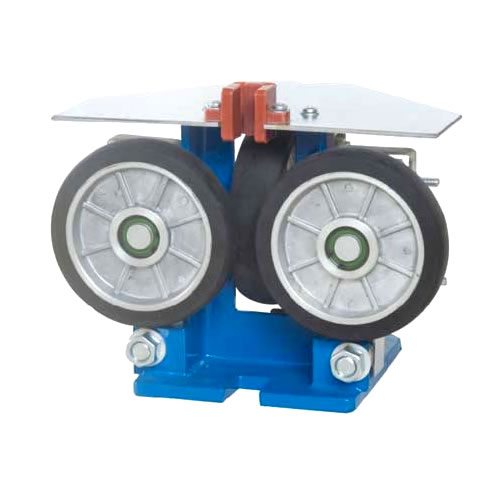

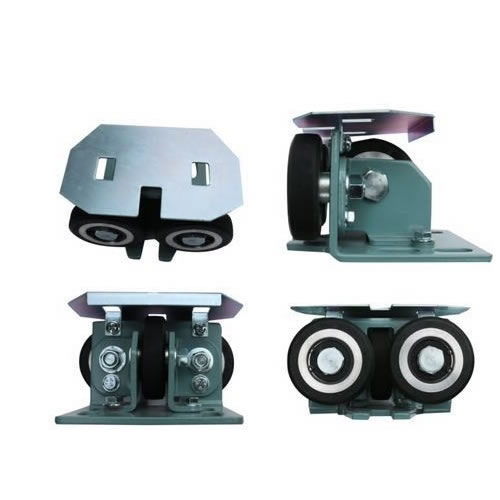

| 滾輪導靴 GDX01 |
| 已售完 |
|
| 滾輪導靴 GDX02 |
| 已售完 |
|
| 家庭梯滾輪導靴 GDX06 |
| 已售完 |
| 配件 |
|

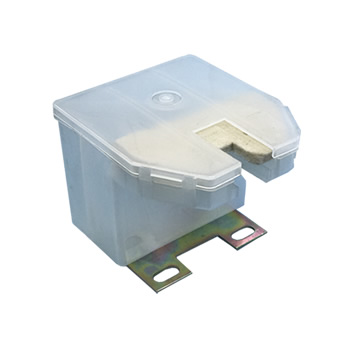

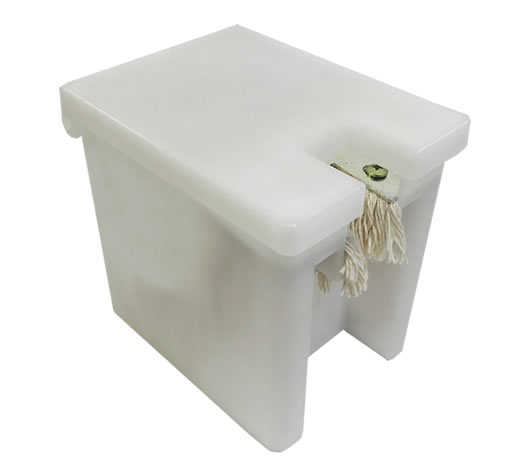

| 油壺 |
| 已售完 |
|
| 油壺 永大型 |
| 已售完 |
|
| 油壺片 |
| 已售完 |
|

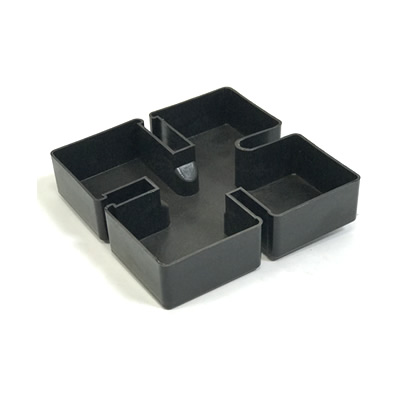

| 盛油器 四方型 |
| 已售完 |
|

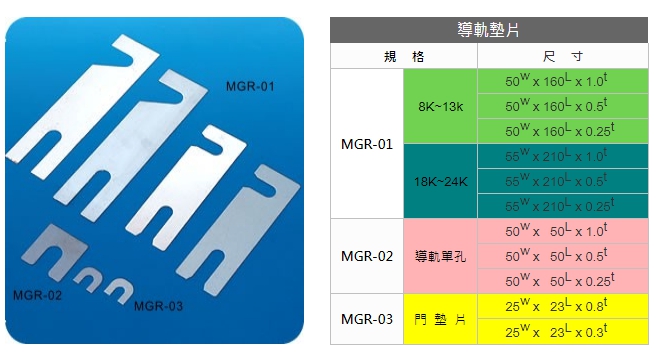

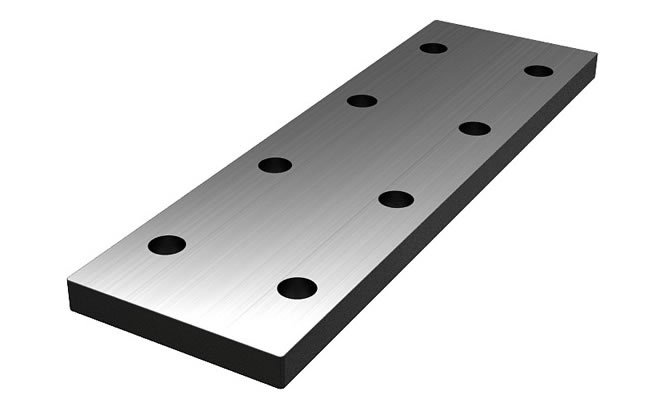

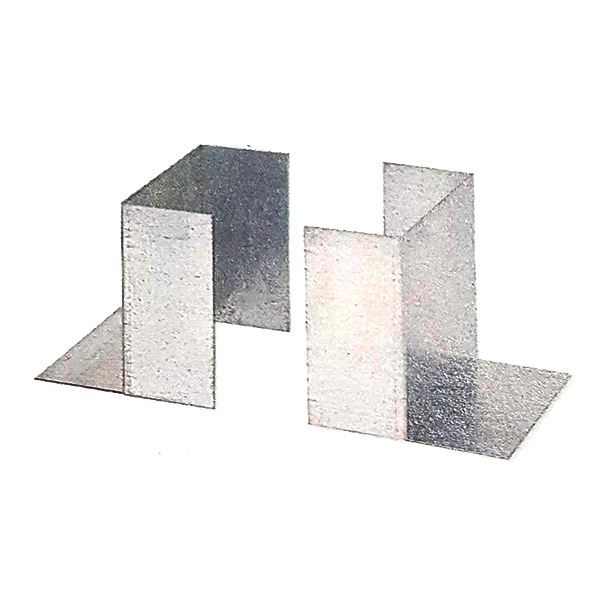

| 導軌墊片 |
| 已售完 |
|
| 導軌固定夾 |
| 已售完 |
|
| 電梯專用膨脹螺絲 |
| 已售完 |
|

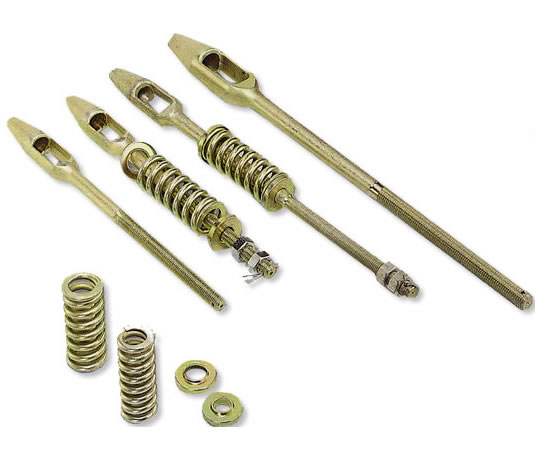

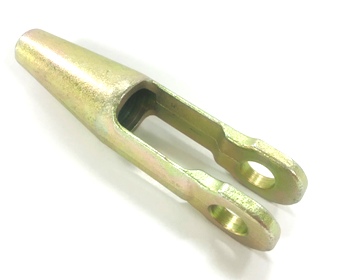

| 鋼索頭 |
| 已售完 |
|

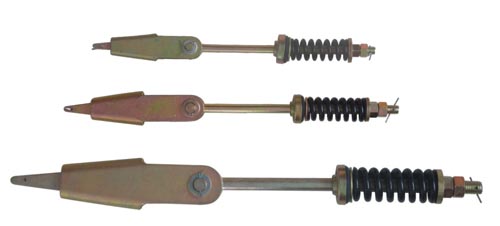

| 活動鍥型鋼索頭 |
| 已售完 |
|
| 巴氏合金 |
| 已售完 |
|
| 導軌托架 |
| 已售完 |
|
| 斜度華司 (各式規格) |
| 已售完 |
|
| 考試用合格鋼索頭 |
| 已售完 |
